無線計測遠隔監視システム とっぱっぴ のご案内    08.03.23

このたびパルテックでは、インターネット回線を利用した無線による計測遠隔監視システムのサンプル版を作成しました。 2地点の温度、湿度をリアルタイムに測定、Webブラウザにてデータをリアルタイムに閲覧していただけます。
この無線計測遠隔監視システムのデモをぜひご覧ください。
尚、正式版については「ソフトウェア」「ハードウェア」共にお客様のニーズに合わせた仕様にて提供させて頂きます。
デモ画面を見てみよう     http://www.pal-tec.jp/demo/
             ※:現在都合により閲覧を休止しています。

   ユーザ名 : guest パスワード : guest でログインしてください
パルテック 無線遠隔監視システム とっぱっぴ 長野県 塩尻市パルテック 無線 遠隔監視システム とっぱっぴ 長野県 塩尻市

▼ 概要

パルテック社屋に「親機」「子機」を設置しています。
「測定コントロールPC」にインストールされているコントローラソフトからの指示により、「親機」「子機」で測定した温度・湿度等のデータを収集(「親機 」「子機」間は特定小電力無線機によりデータ通信)します。
「親機」にサポートしているEthernetインターフェイスでルータを介してインターネット網へ接続し、外部に設置しているWebサーバ(レンタル)にデータ保存します。
「WebクライアントPC(遠隔監視PC)」 のブラウザでWebサーバを閲覧することにより、パルテック社屋2地点の温度、湿度等の測定データをリアルタイムに 遠隔監視できます。

▼システムの特徴

ローカルネットワークからインターネット回線を利用したグローバルネットワークまで対応しています。
専用ソフトをインストールすることなくブラウザでの遠隔監視が可能です。
「親機」はデータ収集のみならず「親機」での測定が可能。「子機」は配線工事を必要としない特定小電力無線機によるデータ収集が行えるため、期間限定での測定、調査等の仮設置に便利です。(自由に設置・移動・撤去ができます)
「子機」電源は、太陽電池モジュールシステムとACアダプタ6Vの2電源に対応しています。

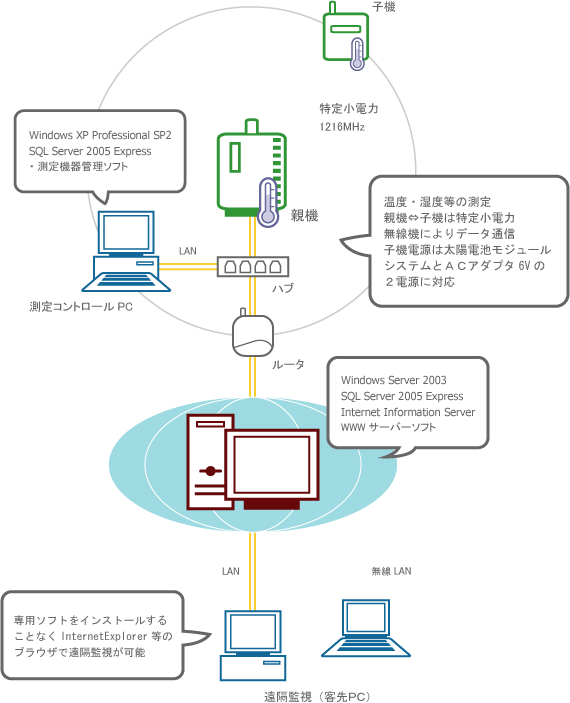

▼ グローバルネットワーク構成図


デモ画面を見てみよう     http://www.pal-tec.jp/demo/
   ユーザ名 : guest パスワード : guest でログインしてください

▼ システムデモ測定環境

<測定コントロールPC>
設置場所:パルテック社屋2F
OS:Windows XP Professional SP2
データベース:Microsoft SQL Server 2005 ExpressEdition

<親機>
設置場所:パルテック社屋2F 部屋中央部
測定項目:10:温度 11:湿度

<子機>
設置場所:パルテック社屋1F(外壁に取付)
測定項目:20:温度 21:湿度


<Webサーバ>
設置場所:http://www.pal-tec.jp レンタルサーバ
OS:Windows 2003 Server
データベース:Microsoft SQLServer2005ExpressEdition
Internet Information Service(IIS)
wwwサーバソフト


▼ 開発可能な項目

◆「親機」「子機」に接続可能なセンサ
        アナログ出力タイプ (電圧0〜5Vまたは電流4-20mA)
        水位計・温度・湿度・電圧計・電流計
        パルス出力タイプ (無電圧接点)
        雨量計・電力量計・流量計
        デジタルIFタイプ (RS-232C・RS-422・RS-485)
        センサ種類が少ないが高精度、長距離配線、耐ノイズ等が優れています。
◆測定データに異常を検出した時、携帯電話にメールの送信
        正常値の範囲(上限・下限)の設定し、測定データを逐次比較して、設定値を外れた時に
        メール送信することができます。
◆WebクライアントPCから「親機」「子機」の測定サイクル等の変更ができます。
◆データはCSV、または指定のファイル形式に保存することも可能です。
◆インターネットカメラ(Webカメラ)も併用して監視することも可能です。

▼ 活用例

◆測定ポイントに電源供給のない場所(河川、山間部など)での防災管理
◆農地ハウス栽培の温度、湿度の管理
◆食品加工における温度、湿度管理
◆マンホールなどの水位管理
◆企業などの入退出の管理
